制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

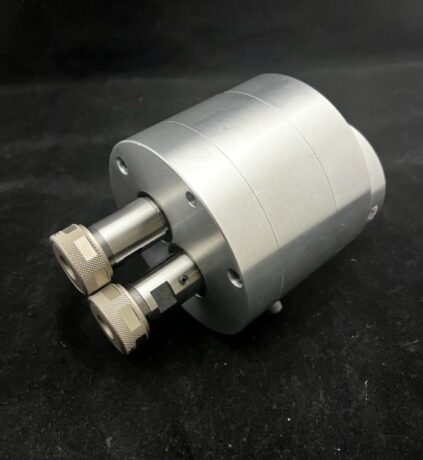

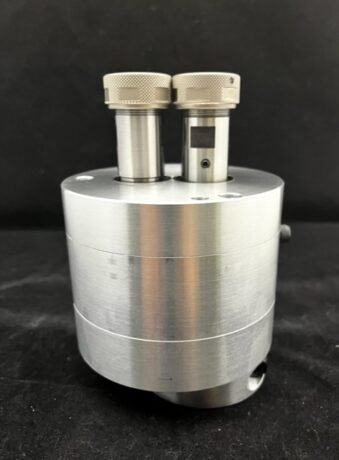

木材製品ドリル加工用狭小ピッチ特型固定式多軸ヘッド2軸

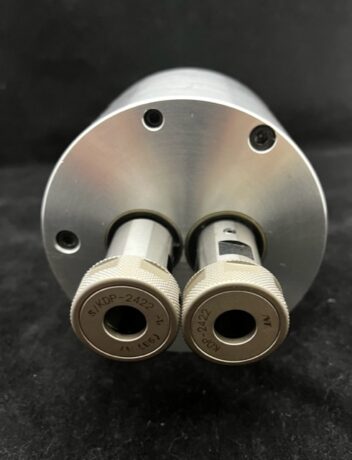

＊NTツール製のコレットキャップ仕様です。ナット間の隙間が0.5mm程度です。
向かって左側のスピンドルが左回転、右側が右回転します。
NTツール製のキャップも左回転には特殊な左回転仕様を製作しました。

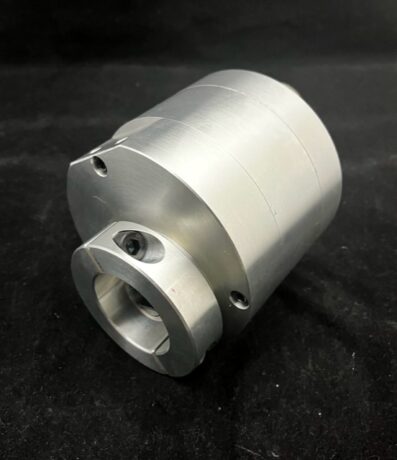

＊モーターに取り付けます。
【型式：MODEL】HMF-110S 2軸
【仕様：SPEC】
・スピンドル仕様：NTツール製キャップ（KDP-2422）仕様
・軸間ピッチ：32ｍｍ
・取付機械（InstllationMachine）専用機
