制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

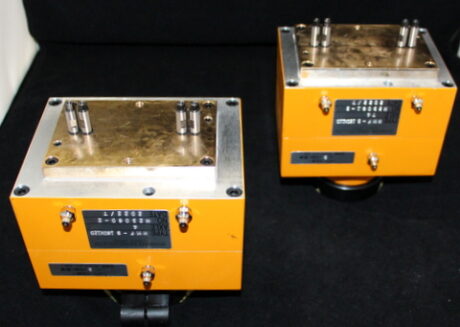

特型狭小ピッチ固定式多軸ヘッド2軸（ドリル及びタップ加工用）
＊軸間ピッチが9.5mmです。ベアリングのかわりに軸受けメタル仕様に
しています。
＊2011年（平成23年）に製作した、狭小ピッチ多軸ヘッド4軸のリピート発注が
あり製作しました。

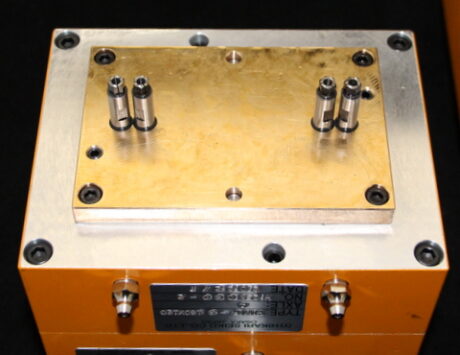

狭小ピッチ部は9.5mmしかありません。弊社が得意としている技術です。
1.ドリル加工用Φ3.5（M4下穴）・軸間ピッチ＝9.5×70.5×9.5

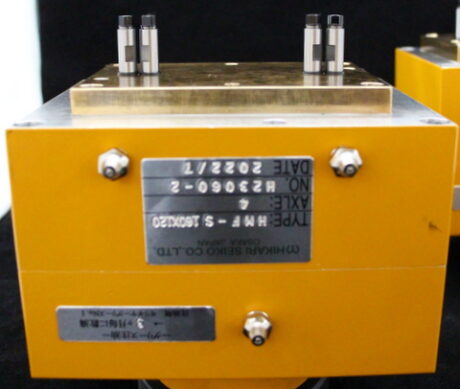

【型式】HMF-S160×120 4軸（Axis）
【仕様：SPEC】・スピンドル仕様：Φ3.5ドリルコレット仕様
・取付機械（InstllationMachine）：DCS-3010P（JT＃2S）（タック技研工業製）
2.タップ加工用M4転造タップ・軸間ピッチ＝9.5×70.5×9.5
【型式：MODEL】HMF-S150×110 T4軸（Axis）
【仕様：SPEC】・スピンドル仕様：タップコレット仕様
・取付機械（InstllationMachine）：TTS-508（JT.6）（タック技研工業製）
