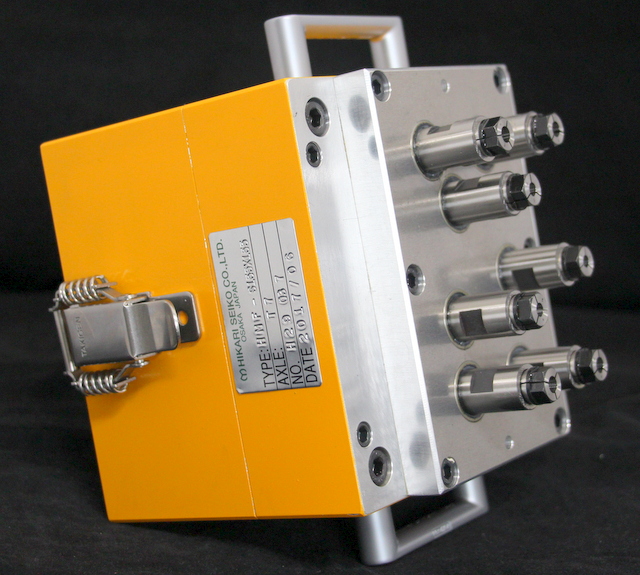

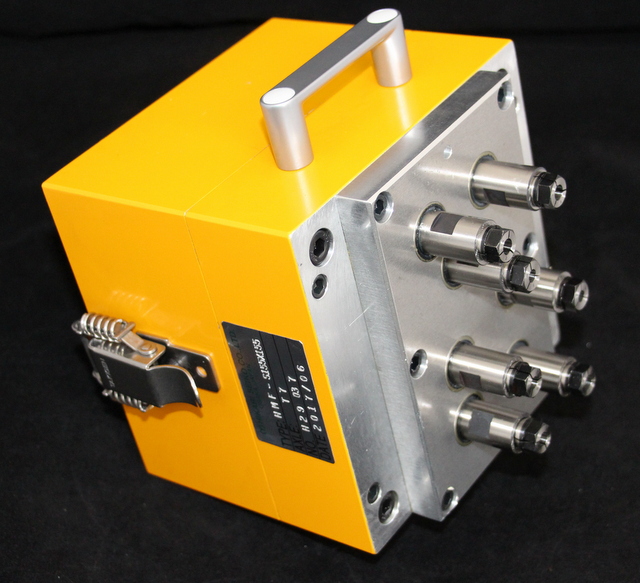

自動車部品転造タップ（3-M4、4-M6）加工用ワンタッチ取替式ヘッド7軸
【型式】HMF-S155×155 T7軸
【仕様】・スピンドル：六角ねじ込み式タップコレット仕様（3-M4、4-M6）
・取付機械：TTM-510（タック技研工業製タップユニット）
【内容】アルミダイカスト製自動車部品の転造タップ加工用ワンタッチ取替式多軸ヘッド7軸です。
この多軸ヘッドでM4×0.7を3ヵ所、M6×1.0を4ヶ所、合計7ヶ所同時加工します。
通常ピッチ違い（M4は0.7、M6は1.0）の同時加工は出来ないのではないかと
考えている方も多くおられますが弊社では多軸ヘッド内部構造のギア比を計算し
スピンドルの回転数を変えることにより同時加工を実現しております。
