制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

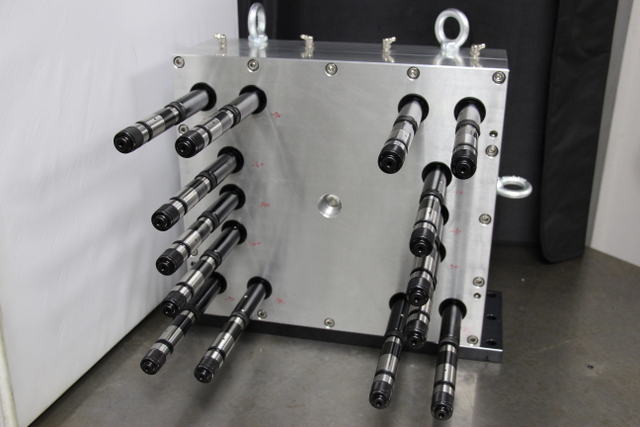

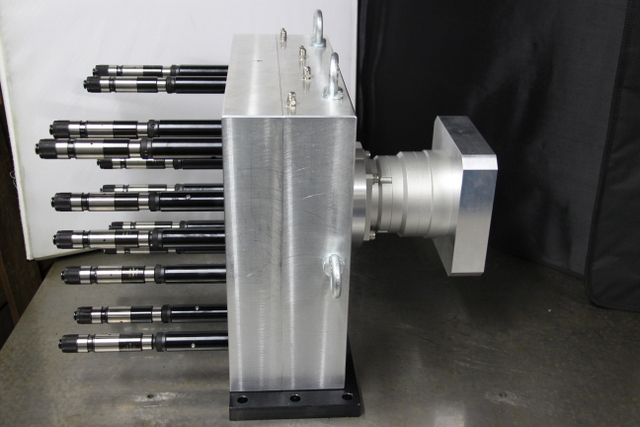

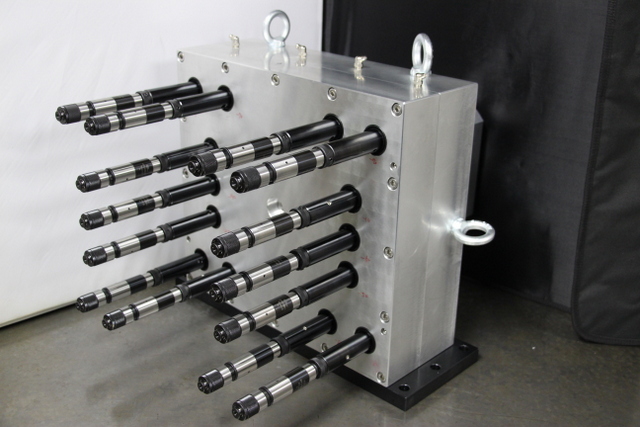

特型：特殊樹脂ワークM4タップ加工用固定式多軸ユニット14軸
【型式】HMF-SE400×360 T14軸
【仕様】・スピンドル仕様：NTツール製タッピングチャック(WFLP030-0/Tr.16×1.5）及び
タップアダプター（WE0-M4J）
【内容】特殊樹脂M4タップ加工用固定式多軸ユニット14軸です。
この樹脂は熱をもつと溶ける可能性があるためスピンドルの回転数を極力おとし
タップ加工します。そのためモーターとの間に減速機（日本電産シンポ製）を装備しました。
また、錆等の酸化がワーク品に悪影響を及ぼすとのことで多軸ヘッドスピンドルに
酸化防止の特殊コーティングをしました。
