制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

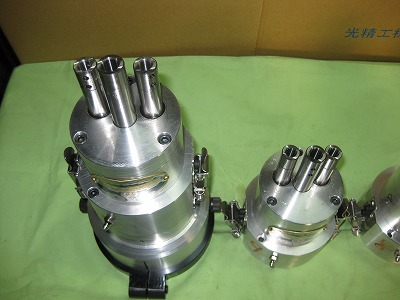

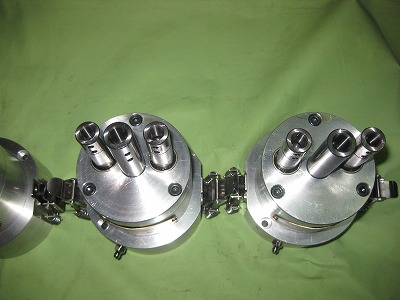

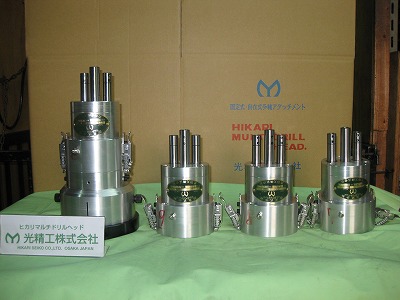

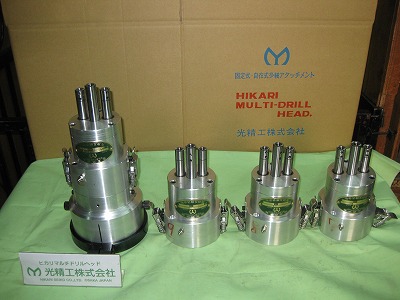

建材部品ドリル加工用ワンタッチ取替式多軸ヘッド3軸（4タイプ）

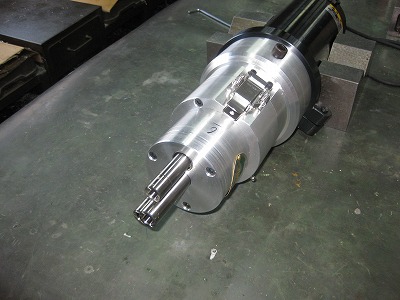

＊多軸ヘッドを駆動部（スピンドルモーター）に装備。

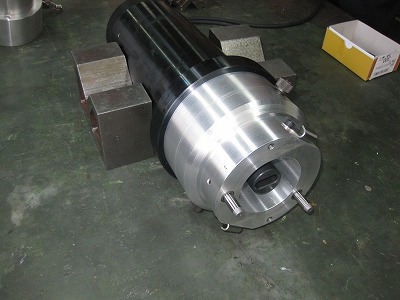

＊保持部のみをスピンドルモーターに装備。
【型式】HMF-120S 3軸 （ワンタッチ取替式多軸ヘッドタイプ）
【仕様】・スピンドル：特殊刃物仕様（客先仕様）・ピッチ：客先仕様
・取付：TMEQ-109-30JT.6（タック技研工業製スピンドルモーター）
【内容】建材部品ドリル加工用ワンタッチ取替式多軸ヘッド3軸です。
ピッチ、穴径が異なるワーク品が4種類ある為、このタイプにしました。
専用機に組み込まれます。客先の要望で出来るだけコンパクトにする必要が
あり要望通り製作しました。駆動部もタック技研工業製スピンドルモーターを
使用している為、コンパクトにおさまっています。
