制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。

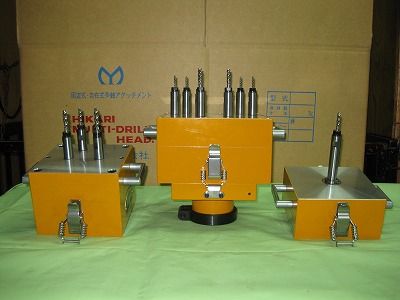

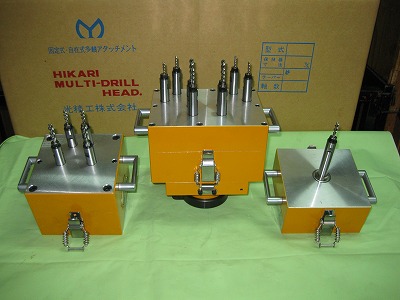

異サイズタップ同時加工用ワンタッチ取替式多軸ヘッド

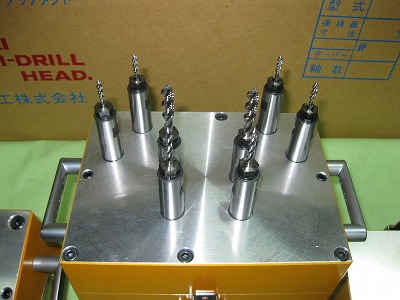

【型式】HMF-S200×150 T8軸
【仕様】・スピンドル：タップコレット仕様・ピッチ＝客先仕様
【内容】タップ加工をM5×0.8（6カ所）、M8×1.25（2ヶ所）同時加工します。

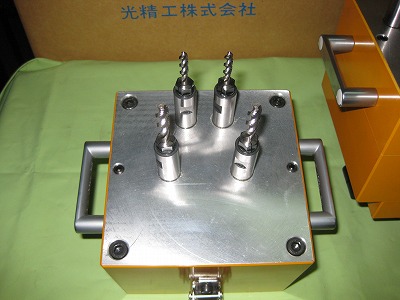

【型式】HMF-S150×150 T4軸
【仕様】・スピンドル：コレット仕様・ピッチ＝客先仕様
【内容】タップ加工をM6×1.0（2ヶ所）、M8×1.25（2ヶ所）同時加工します。

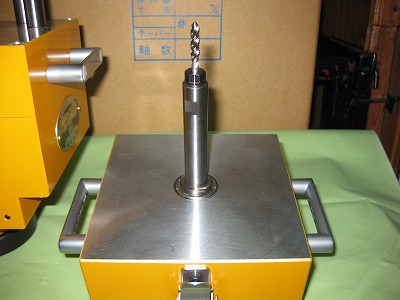

【型式】HMF-S150×150 T1軸
【仕様】・スピンドル：コレット仕様・ピッチ＝客先仕様
【多軸説明】この多軸で加工するワーク品は全部で13カ所のタップ加工があります。
（M5×0.8（6）、M6×1.0（3）、M8×1.25（4））多軸ヘッドを3台に分割したのは
軸間ピッチの狭いところがありそうしました。
まず、多軸ヘッドの大きな特徴はM5とM8やM6とM8の同時加工にあります。
サイズもネジピッチも違うタップを多軸ヘッドの構造により可能にします。
弊社ではこのほかにインチネジ、ミリネジ同時加工の多軸ヘッドの実績も多数あります。
こうすることによりタップのサイズ毎に工程を分ける必要がありません。
又、たくさんの加工を同時にしますので作業時間の短縮になります。
さらに、ワンタッチ取替式多軸ヘッドにすることにより、1台のタップユニットで
3台の多軸ヘッドがスムーズに交換できます。

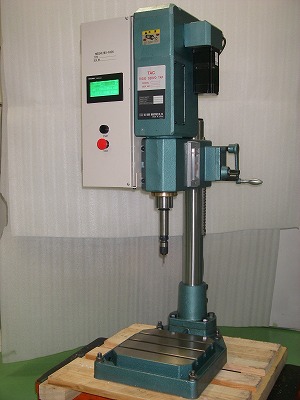

【多軸取付機械】
株式会社タック技研工業製リジットタップユニット：【型式】RTMS-12
