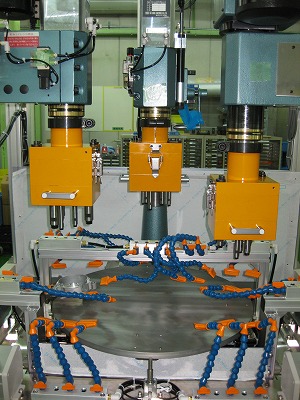

＊ドリル用2台、タップ用1台をユニットに取付、インデックスマシンにて加工。

＊ドリルユニット（2台）及びタップユニット（1台）はタック技研工業殿製

＊インデックスマシンはタイヨーアクリス殿製

【内容】　自動車部品加工用の多軸ヘッドを製作しました。加工対象品は3種類あり、

　　　　　下穴とタップ加工用が必要。軸間ピッチが狭い為、下穴ドリル加工用多軸ヘッドを2台、

　　　　　タップ加工用を1台の計3台で加工します。

　　　　　現在、ユーザー様ではマシニングセンタで加工していますが、加工数が多く、

　　　　　しかも加工径が違う為にツールチェンジ等で加工時間が長く、

　　　　　生産効率が上がらないとのことでした。

　　　　　ユーザー様は、大量生産品の為、生産効率を向上したい、

　　　　　コストもおさえたい、スペースも最小にしたいということで、

　　　　　1台のインデックスマシンで3ワークを加工したいと意向があり、

　　　　　多軸ヘッドは3ワーク品分（9多軸ヘッド）必要になりますが、

　　　　　取替の手間を短縮する為にワンタッチ取替式多軸ヘッドを提案、採用されました。

　　　　　大量生産で多数のドリルやタップ加工が必要なワーク品の加工は多軸加工機が

　　　　　大きく貢献します。人件費の面でも、この様なインデックスマシンは1名で

　　　　　作業できます。

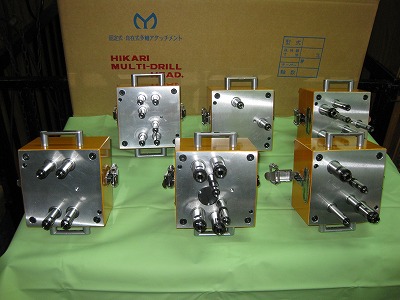

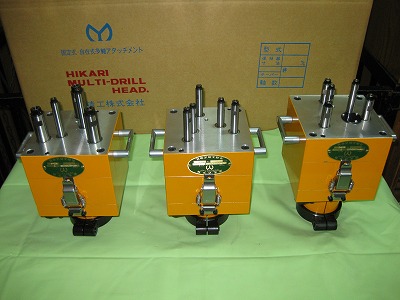

＊ワンタッチ取替式多軸ヘッド（左側：多軸部、右側：保持部（駆動源に取付））
