【型式】HMF-BT30　4軸

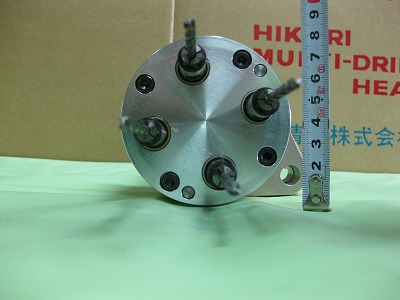

【仕様】・P.C.D＝Φ50・取付：マシニングセンタ（BT30）

・重量約2.5kg

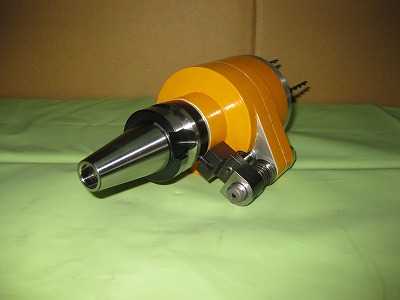

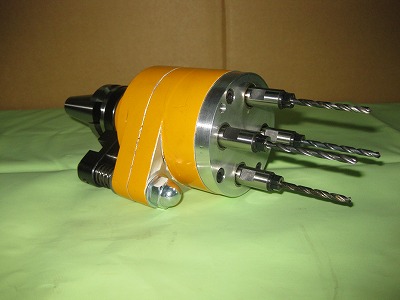

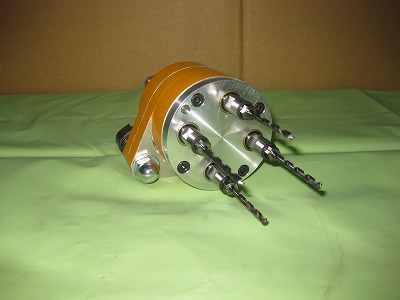

【内容】BT30のマシニングセンタ用多軸ヘッドです。

最近は電子関係の小型部品加工が多いので、BT30番の

マシニングセンタが多くなっています。

その為、過去はBT50やBT40番の多軸ヘッドの依頼が多かった

ですが、現在はBT30番に取付られる多軸の製作や検討依頼が

殆どです。しかし御存じの通り、BT30番のマシニングセンターの

ツール長さや重量には制限があります。

一般的な制限は（注記：メーカーや機種によっては違いますが）

（外形Φ80以内・長さ（機械の端面から刃物長まで）250mm以内・重量3kg内）

です。加工内容によりますが、いかに剛性を失わずコンパクトに設計

製作するかです。マシニングにおいて多軸を利用するメリットは

製品が大量生産品の場合、同時に多数の加工が出来るところにあります。

回転数は加工内容にもよりますが、ドリル加工の場合は

3,000-4,000rpmです。

多軸が3軸の場合は回転数が4.000rpmの場合、

単軸の換算では12,000rpmに4軸では16,000rpm相当になります。

＊外形はΦ80以内です。

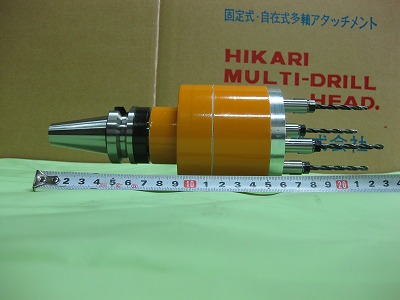

＊全長はBTシャンクも含んでドリル先端まで250以内に製作できました。
