制作事例紹介
これまでに当社で製作した製品の一部をご紹介させていただきます。
ワンタッチ取替式多軸ヘッド4軸（M5下穴ドリル及びタップ加工用）

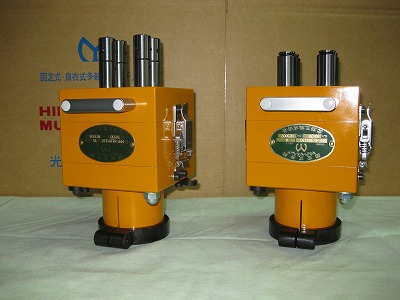

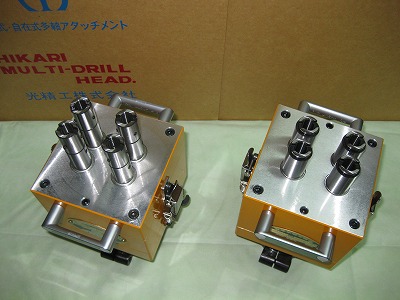

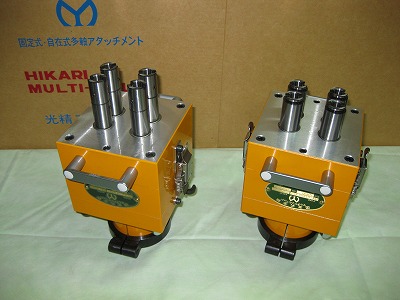

写真：M5タップ加工用（左側）・M5下穴加工用（右側）
【型式】HMF-S130×130 T4軸（タップ用）
【仕様】・P=50×30・スピンドル：WE0-M5J仕様（NTツール）
・取付：RTMS-12（タック技研工業製タップユニット）
【型式】HMF-S130×130 4軸（ドリル用）
【仕様】・P=50×30・スピンドル：クイックチェンジスタブホルダー（KH14E）仕様
・取付：ZMWPV（タック技研工業製ドリルユニット）
【内容】産業機器部品加工用ワンタッチ取替式多軸ヘッドです。
取替式にするメリットは、本機は4軸ですが、5軸や6軸にしたい時には
取替部だけ製作し、簡単に交換できることにあります。
今回のタップ加工用多軸ヘッド取付機械リジットタップスタンド(タック技研工業製）は
回転軸と送り軸をサーボモーター駆動とし、両者を同期運転させることで
精密なタップ加工を実現。又、異なるピッチのタップ加工を液晶タッチパネルにて
プログラムを変えることで加工できます。ピッチの異なるタップ加工の多軸ヘッドを
取替ても、ユニット側にて設定できるため、簡単にお使いいただけます。

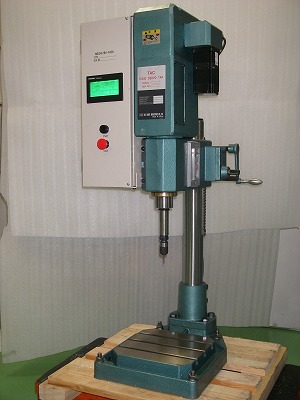

*リジットタップスタンドRTMS-12（タック技研工業製）
